30米轻便钻机

更新时间：2020-10-22　点击数：1698

一、介绍：TQZ-2B型轻便式取样钻机，既可以取土样、岩芯样，也可以引孔灌浆，是一种多用途微型工程钻机。

可以2人操作的取芯钻机!钻探深度可达30米!采用轻便的汽油机（或电动机可选）作为动力，分体式轻便实用，搬迁十分便利，带支架稳定可靠，满足野外车辆无法进入地区时用;钻机操作简单，易学易懂。可实现合金、金刚石钻头钻进及麻花螺旋钻进和不取芯三叶合金钻头、复合片不取芯钻头引孔钻进的需求。

钻进过程中提升和给进是依靠加压手轮通过链轮链条来完成，大大提高了钻机提升和加压力。钻进过程中，利用泥浆泵冷却回转器和钻头，并携带土岩屑返回地表。随着钻具向地下延伸，所需要的土岩样不断进入到岩心管内，当土岩样达到预定深度后，便可以将钻杆取出，实现了单回次取样作业。重复以上步骤，直至全孔取样完成。

    TQZ-2B型轻便型取样钻机是由国内专业人士通过经验积累实地检验针对矿察、油田勘测、地质研究勘探设计打造的；采用进口器件通过实地检验推出地一款广泛适用于交通不便的野外作业取样设备。广泛适用于工业与民用建筑、桥梁、铁路、公路、水电、矿山等行业。

二、TQZ-2B型轻便型钻机应用领域：

◇工程勘察 ◇物化探取样、引孔 ◇超前钻探 ◇灌浆打孔 ◇预埋件引孔  ◇各种爆破钻孔  ◇检查孔 ◇小型家用水井 ◇区域地质调查

◇矿山矿脉探查   ◇矿藏品位评估   ◇岩土工程检测

三、TQZ-2B轻便型取样钻机产品优点：

1、易于携带，钻机（含汽油机）重量90kg；2、操作多样,快捷拆装、快速取芯；

3、高效耐用,专业配制的合金钻头、金刚石钻头，高效耐磨，多用途使用。

四、TQZ-2B钻机主要参数

钻进深度（m）：≤30m (土层30米，整体岩层15米)；

46mm孔径：20m;60mm孔径：15m;75mm孔径：10m;91mm孔径：5m。

钻杆直径（mm）:30

钻机转速(r/min)：200-570 钻机扭矩(N.m)：110

汽油机：功率3.6KW，转速2000-3600r/min
钻架高度：2.3m   给进行程：1.5m  钻塔结构:立柱式
整机净重质量（含汽油机）(kg):90    外形尺寸（长*宽*高）：600*650*2330mm
配套三缸柱塞泵:压力：20-50（kg/cm²）,流量：21-34（L/min),转速：500-800（r.p.m.）,功率：3-4（kw),重量（含汽油机）29kg

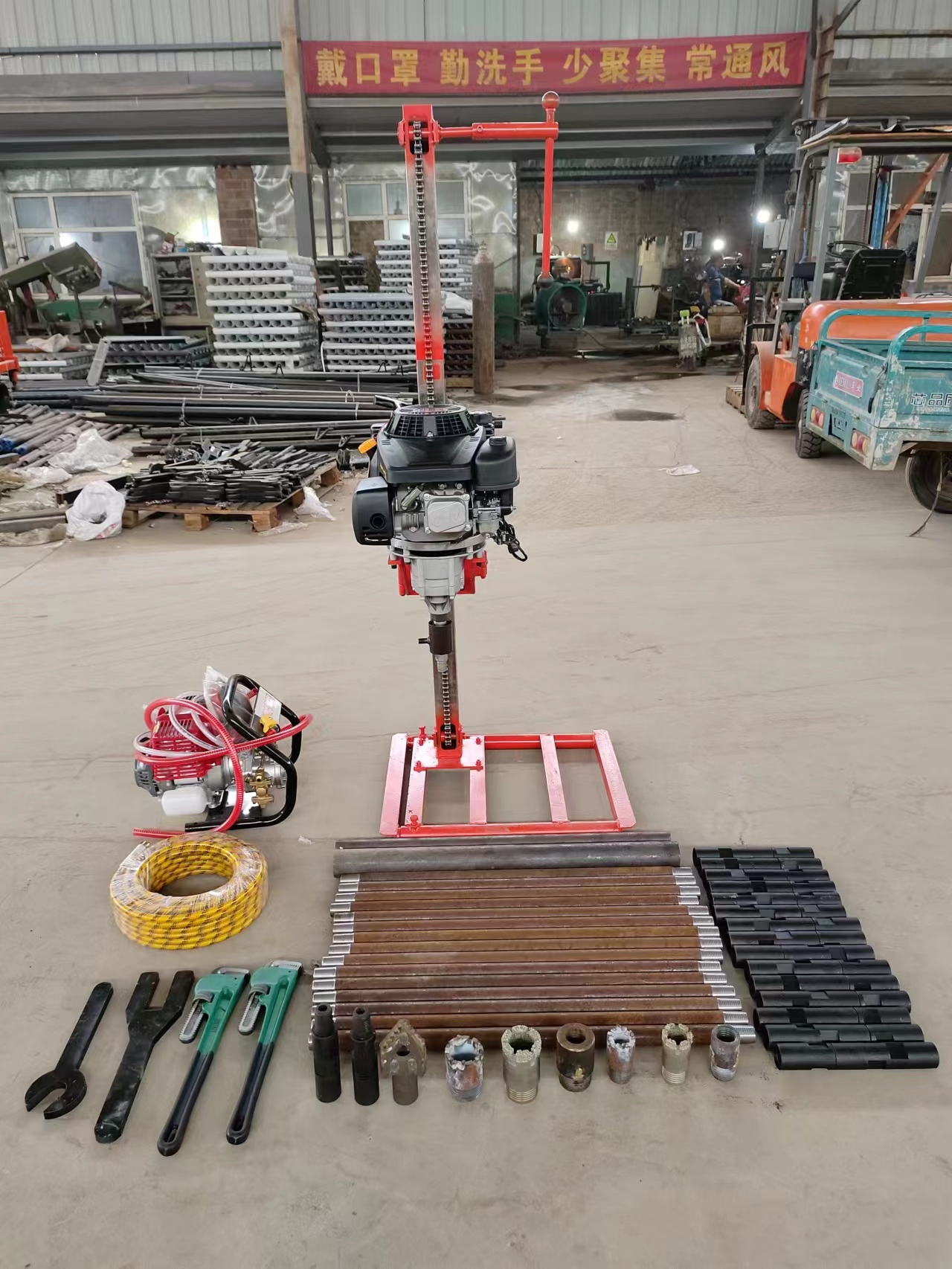

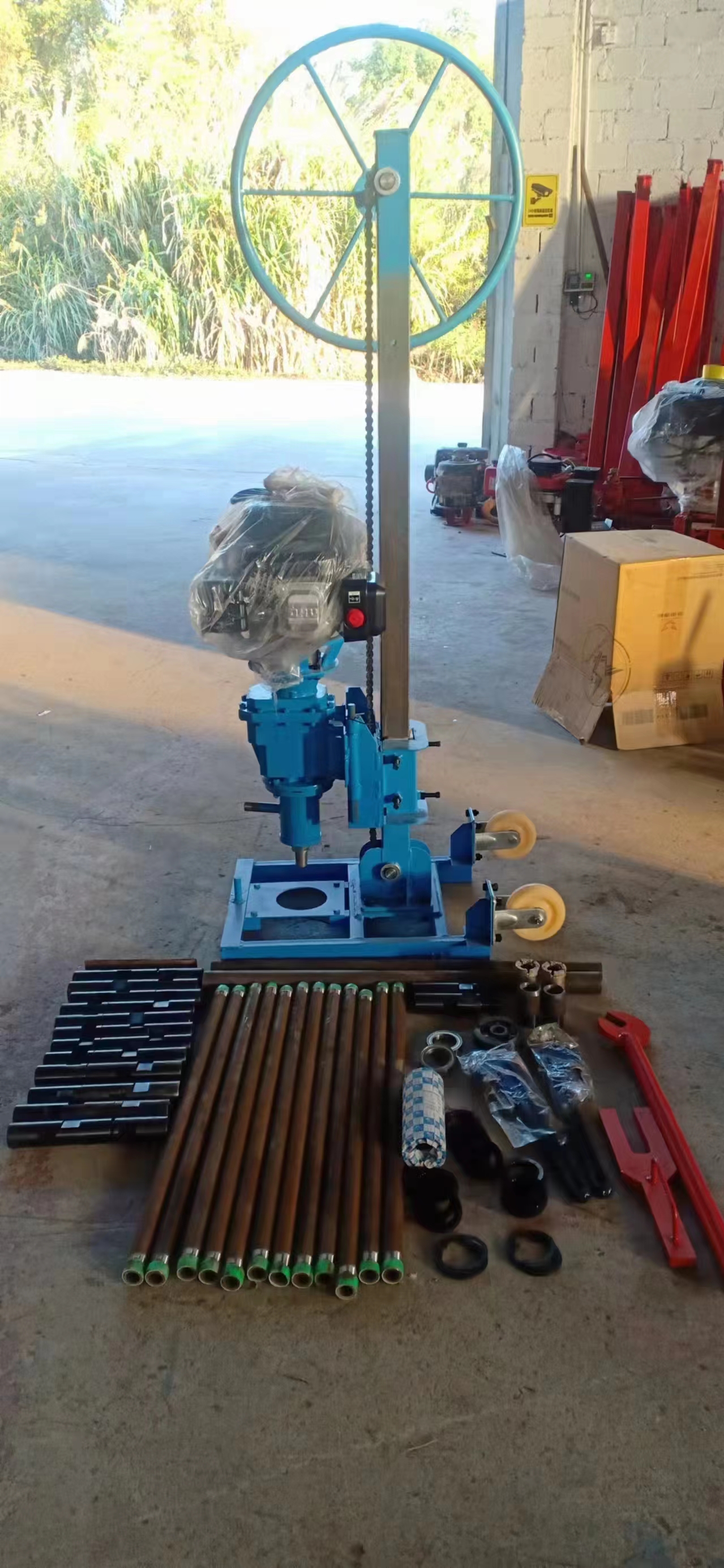

五、TQZ-2B轻便型取样引孔钻机主要配件：

1、取样钻机：含汽油发动机、钻进装置、链条式支架、转向盘、木架底座。

2、供水系统：三缸柱塞泵、汽油发电机、进出水管。

3、钻杆、锁接手、垫叉、变径接头。

4、钻具：Φ45、Φ60、Φ75mm的岩心管、岩心管钻杆接头、合金钻头、金刚石钻头、金刚石扩孔器、三叶合金钻头、卡簧、麻花螺旋钻、复合片不取芯钻头等。

5、以上配置都可以根据不同的用途进行选配。
